Intact.Simulation para Rhino Grasshopper – Mensual

Características:

• Robusta física estructural, de vibración y térmica.
• Ideal para ensamblajes complejos como soldaduras, redes aditivas y modelos de topología mixta.
• Incluye resolución rápida para diseño de conceptos y resolución precisa para validación.
• Compatible con herramientas de visualización y validación estándar de la industria.

Beneficios:

• Demuestra el rendimiento de sus productos utilizando solucionadores probados.
• Le permite explorar sin esfuerzo un espacio de diseño mediante la integración en sus flujos de trabajo de diseño paramétrico.
• Mejora la credibilidad de su trabajo.

Durante más de una década, Intact Solutions ha sido el proveedor líder de simulación en Rhino a través del innovador Scan&Solve, una de las primeras tecnologías sin malla basada en el método Kantorovich. Después de años de investigación, hemos reemplazado toda la pila con nuestra tecnología Immersed Method of Moments™️, brindando precisión, rendimiento y versatilidad muy superiores. Hemos implementado esta tecnología en el entorno flexible Grasshopper para trabajar con cualquier formato sólido que importe Rhino, así como con OpenVDB utilizado por muchas herramientas populares de modelado implícito.

Especificaciones técnicas de Intact.Simulation:

• Física: Lineal Elástica, Modal, Térmica.
• Propiedades de materiales isotrópicos, ortotrópicos, anisotrópicos y clasificados espacialmente*.
• Reconfigurable para admitir flujos de trabajo complejos y heterogéneos basados en simulación
• Windows, Linux, Mac* y Nube*
• Maneja geometría con características pequeñas, ruido, no variedad, autointersecciones y espacios.

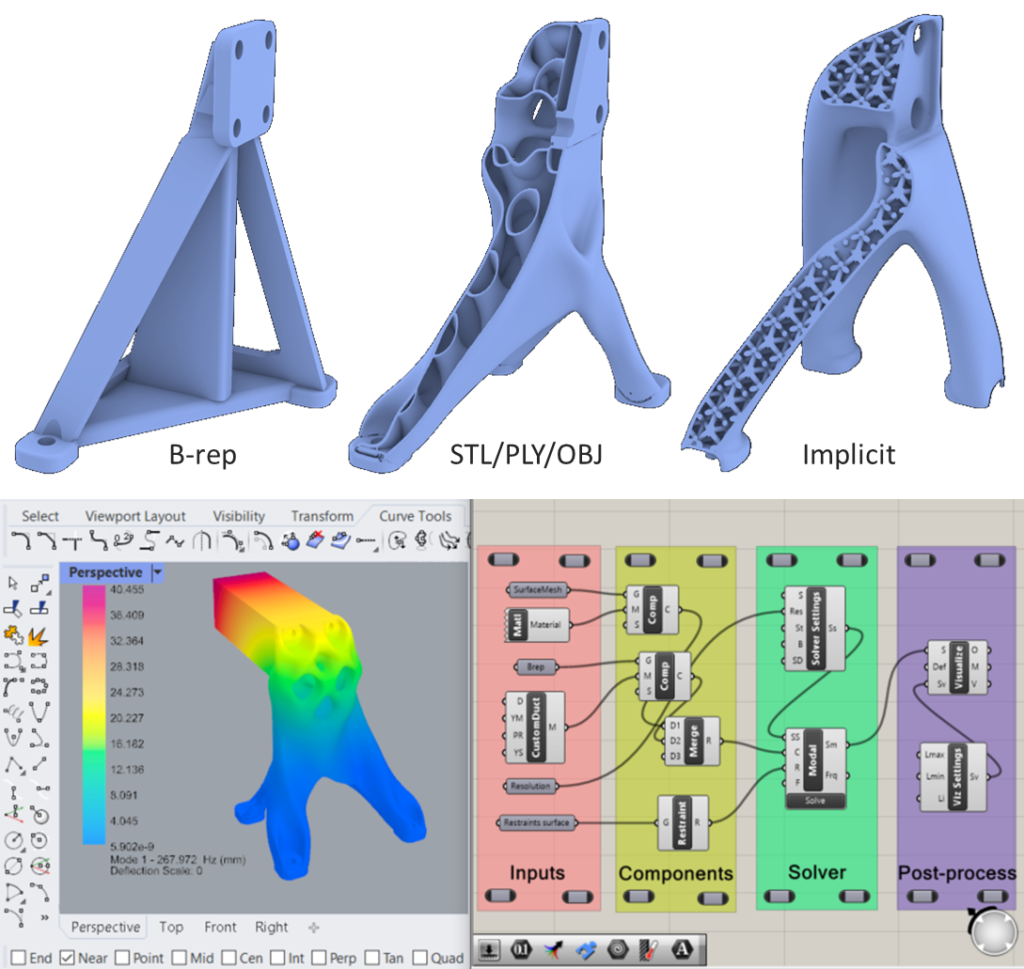

• Las geometrías admitidas incluyen: cualquier combinación de mallas de superficie, b-reps, celosías de haces, tomografías computarizadas, código G, booleanos, implícitos, vóxeles, nubes de puntos* y modelos personalizados*

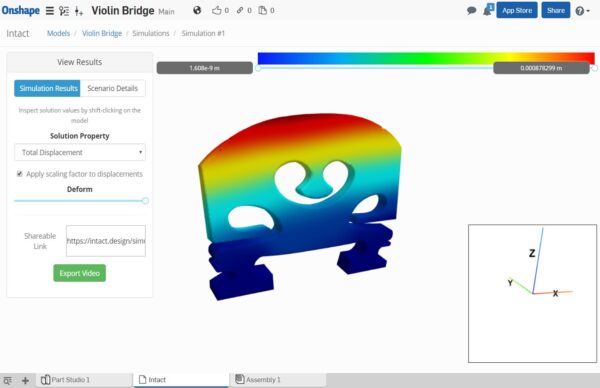

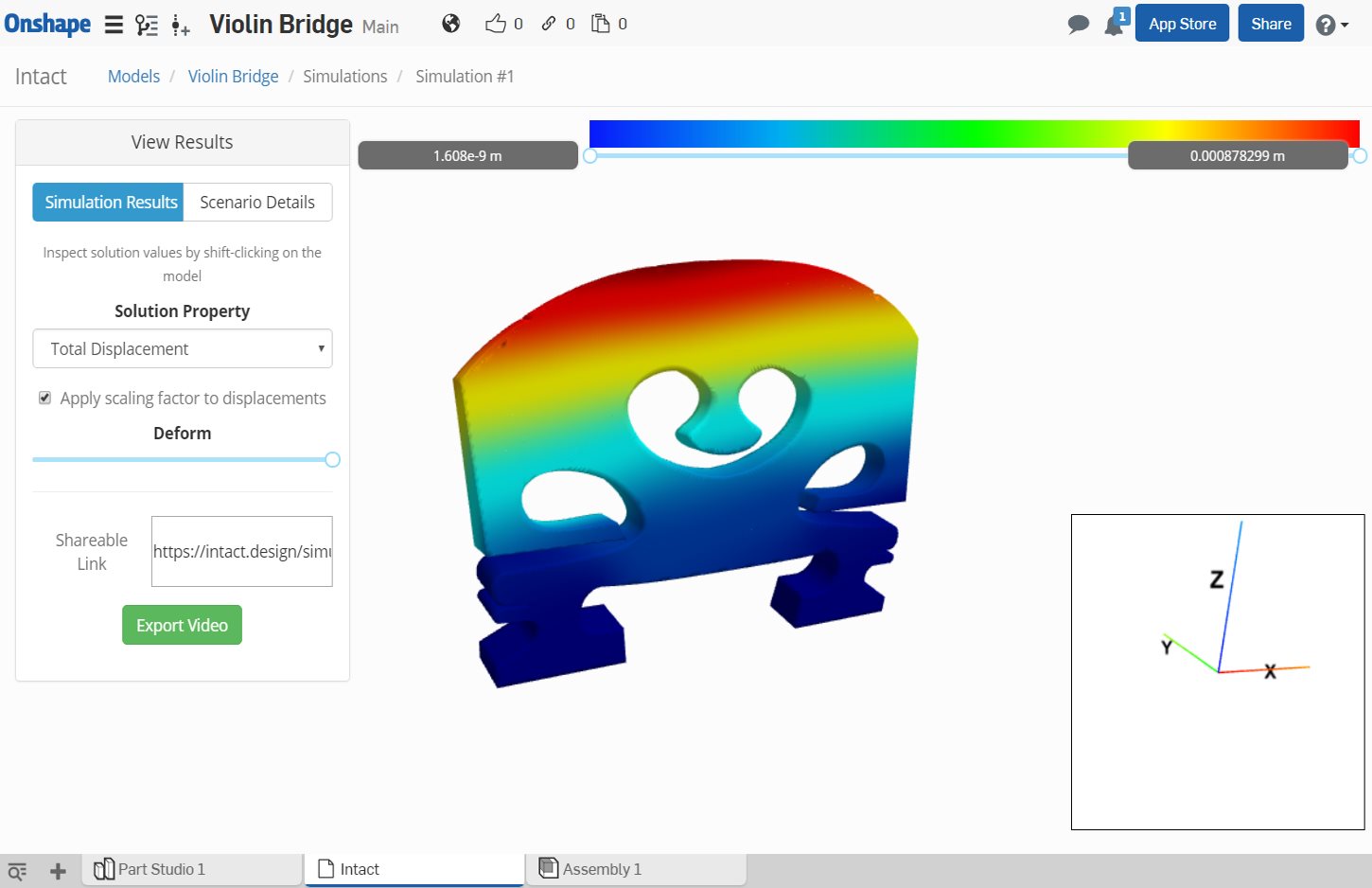

• Integración con Grasshopper, Rhino, OnShape y nTopology.
• API a través de interfaces CLI y C++.

* En beta privada.

Requisitos del sistema para Intact.Simulation:

Sistema operativo:

• Windows 10 y 11.
• Actualmente, MacOS no es compatible.

Rhino 8 (versión compatible con Rhino 7 disponible a pedido. Las nuevas actualizaciones son solo para Rhino 8).

Hardware:

• Procesador: Intel de 64 bits, multinúcleo
• RAM: 8 GB o más (se recomiendan 32 GB para simulaciones grandes)

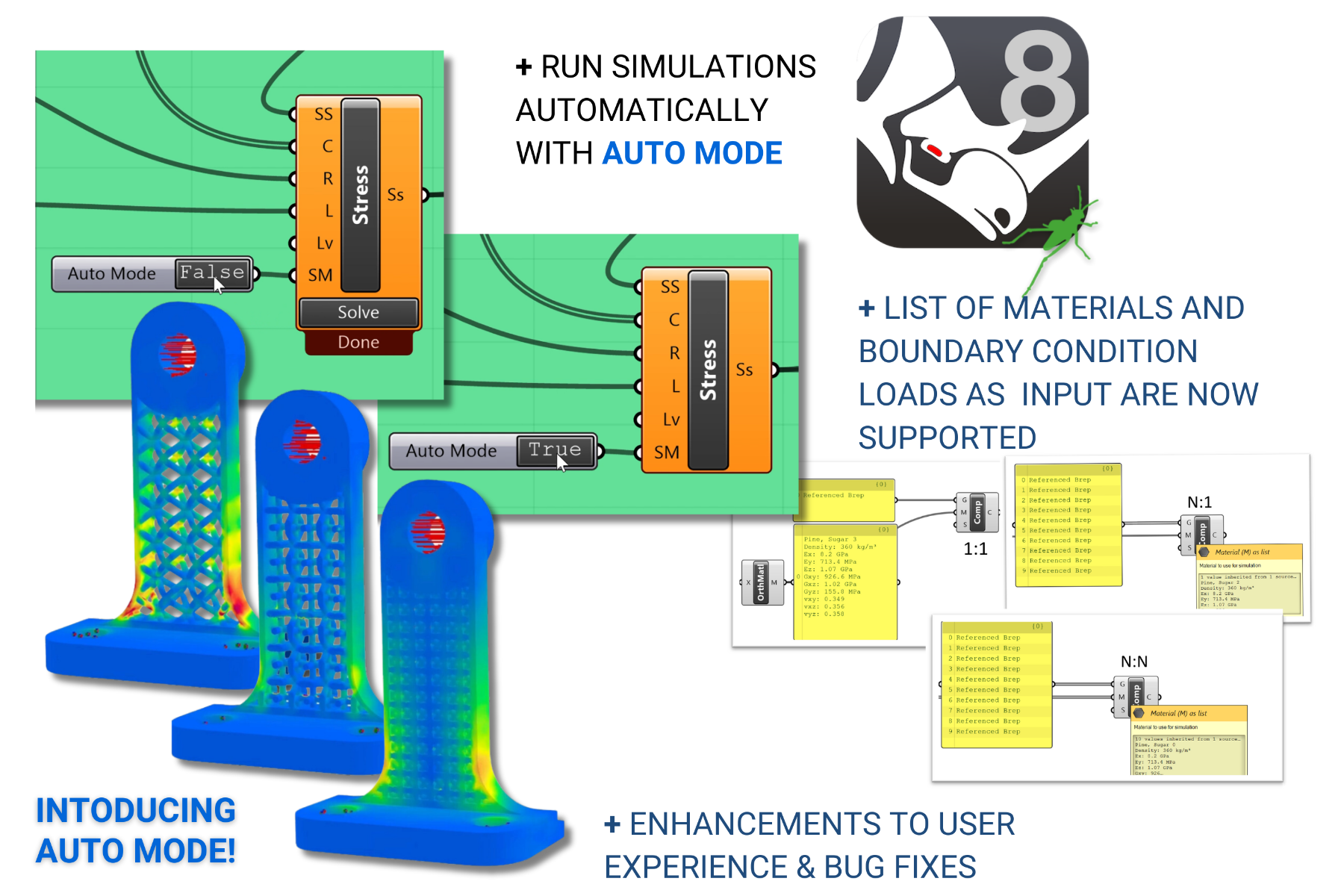

Novedades de Intact.Simulation:

Las actualizaciones más destacadas de la nueva versión 2024:

• Compatibilidad con Rhino 8.
• Ejecución automática de simulaciones después de cambiar un parámetro. Nota: esta función sólo es accesible en Rhino 8.
• Lista de materiales como entrada a un ComponentBlock.
• Listas de cargas de condiciones de contorno como entrada.
• Corrección de errores y mejoras generales que mejoran la experiencia del usuario.

A continuación encontrarás algunas de las capacidades avanzadas de Intact que hacen que la simulación sea aún más poderosa.

• Simulación directa de modelos OpenVDB implícitos.
• Simulación automatizada.
• Usar listas para componentes intactos.

Simulación directa de modelos OpenVDB implícitos.

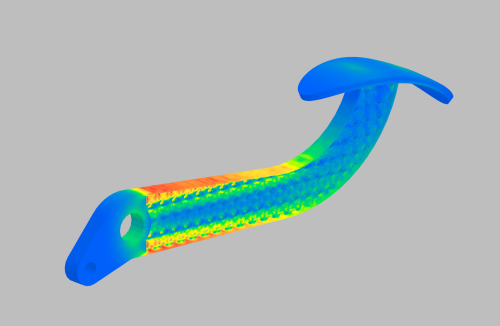

Modelos OpenVDB: Intact.Simulation para Grasshopper permite la simulación directa de geometrías implícitas a través de modelos VDB OpenVDB.

Utilice el bloque Leer volumen para leer un volumen VDB de un archivo.

El volumen VDB debe almacenarse como FloatGrid. El volumen VDB se puede utilizar directamente como entrada de geometría para un bloque de componentes para simulación.

Simulación automatizada.

Intact.Simulation (sólo para Rhino 8) admite funciones de automatización. La simulación se ejecutará automáticamente cuando cambie cualquier entrada del solucionador.

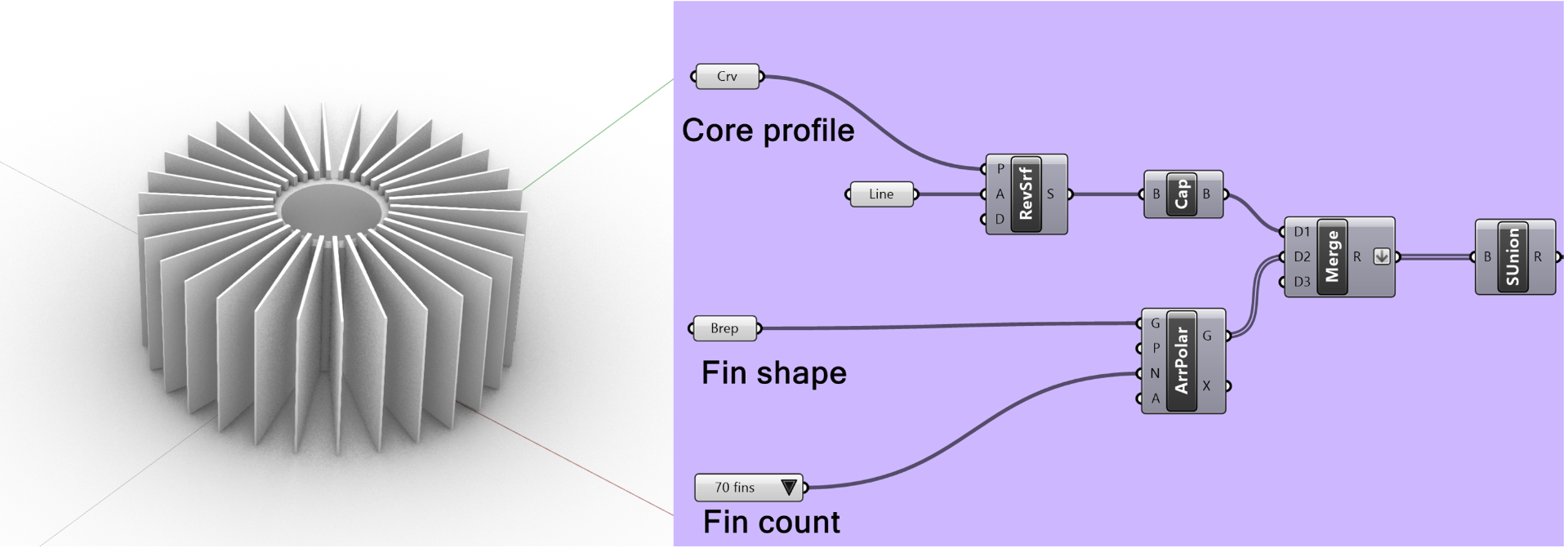

El estudio de caso del disipador de calor de geometría variable muestra cómo simular la transferencia de calor de un disipador de calor a medida que se ajusta el número de aletas.

Una instantánea rápida de cómo puede utilizarlo para realizar estudios de diseño rápidos.

Puede cambiar los modos del solver entre «Auto» y «Manual» dependiendo de si desea que cada actualización de parámetros ejecute la simulación. Se sugiere dejar el modo solver en manual mientras se configura por primera vez un problema y sólo cambiar a auto cuando se van a probar o comparar múltiples entradas diferentes.

Usar listas para componentes intactos.

Todos los componentes admiten el uso de listas como entradas para la geometría y otras como los materiales para un bloque de componentes o la magnitud de carga para los distintos componentes de carga.

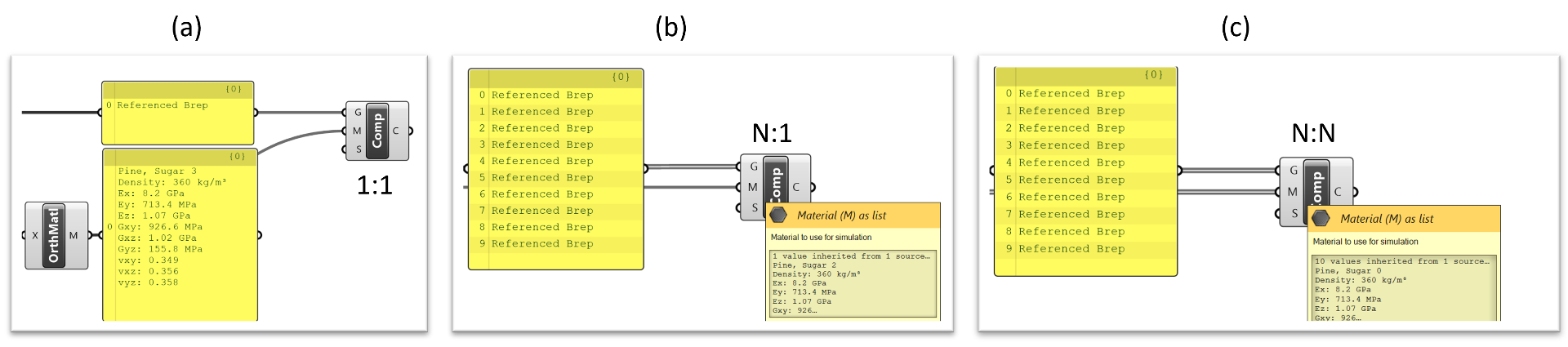

Las relaciones admitidas entre la geometría y otros elementos de entrada son:

• (a) 1:1 (1 geometría y 1 material)
• (b) N:1 (N geometrías y 1 material)
• (c) N:N (N geometrías y N materiales).
